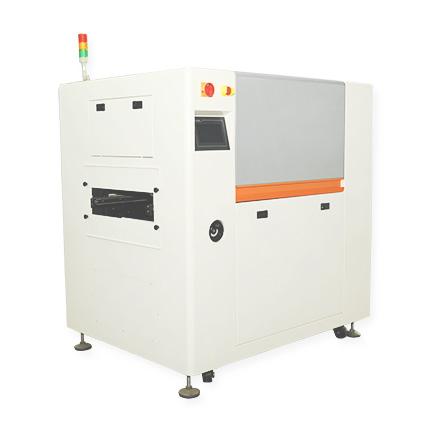

UV检测台用于在制造和质量控制过程中检测材料表面的瑕疵、污染物或特定标记。其检测精度主要受几个关键因素的影响，包括光源特性、摄像系统分辨率、图像处理软件的能力以及具体的检测环境条件。

UV检测技术基于特定波长的紫外线照射待检测物体，当某些物质受到紫外线照射时会发出荧光或反射紫外光，从而将材料表面上不易察觉的瑕疵突出显示出来。这种技术特别适用于半导体制造、印刷电路板（PCB）生产及光学元件检查等领域。

高质量的UV光源能够提供均匀且强度适中的光照，这对于提高检测精度至关重要。不同波长的紫外线适用于不同的应用场景，选择合适的波长可以显著增强目标缺陷与背景之间的对比度，使细微瑕疵更加明显。高分辨率摄像系统是另一个决定性因素，现代工业相机具备数百万像素的传感器，能够在近距离拍摄时捕捉其细小的细节，理论上可达到微米级别的分辨率。此外，显微镜镜头有助于实现更高的放大倍率和更佳的图像清晰度，进一步帮助发现微小瑕疵。

图像处理技术同样不可或缺，它能够自动分析捕获的图像，并通过滤波、边缘检测等方法定位和分类瑕疵。复杂的算法越精细，就越能有效地从复杂的背景中提取出有用的特征信息，确保检测结果的准确性。

然而，在实际应用中，UV检测台的表现还受到一些限制。例如，环境因素如灰尘、振动和其他外部干扰都可能影响检测结果；样品本身的性质也会对UV光的反应产生影响，有些材料可能不会产生足够的荧光信号供检测；同时，为了达到更高的精度，通常需要投入更多的资金用于购买设备和软件。

综上所述，UV检测台能够检测出的瑕疵大小范围广泛，从几十微米至几毫米不等，具体取决于所使用的设备性能及其综合配置。对于特别精细的应用场合，如半导体芯片上的微结构检查，可能还需要结合其他检测手段来获得效果。通过合理配置和优化这些因素，UV检测台可以在众多领域中发挥重要作用，确保产品质量并提升工作效率。
