接驳台

一、使用说明

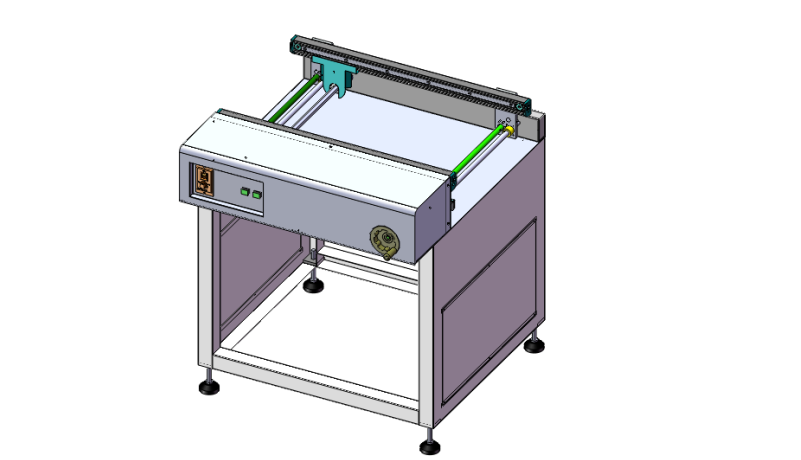

接驳台

　　注1：电源开关：按下后该机断电。

　　注2：直行开关：直行开关按下后设备不停顿直行。

　　注3：机构调幅装置：使用专用调幅工具进行调节。

　　注4：调速器：调节传送带速度。

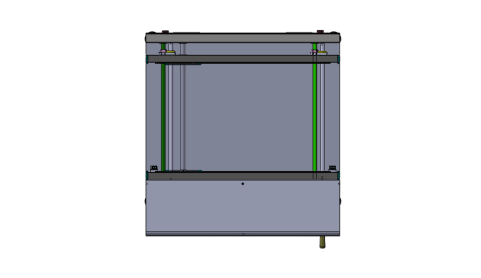

接驳台

注5，6：进出板电眼：自动检测PCB进出接驳台。

　二、操作说明

　　1、将电源开关打到ON，设备通电，当有PCB板感应到进板电眼传送带转动，调节调速器可控制传输速度。

　　2、当PCB板停到出口时，会停止传输，正常情况下等待下一级设备对接驳台发出求板信号，传送带才会再次启动。

　　3、按下直行按钮，传送带将不会停止一直运转。

三、常见故障

序号	故障现象	解决办法	备注
1	传送带运转一段时间后自动停止	为了节约能源，当设备运转一-段时间后会自动停止属于正常情况。
2	有PCB板时传送带不会自动运转	进板电眼损坏。

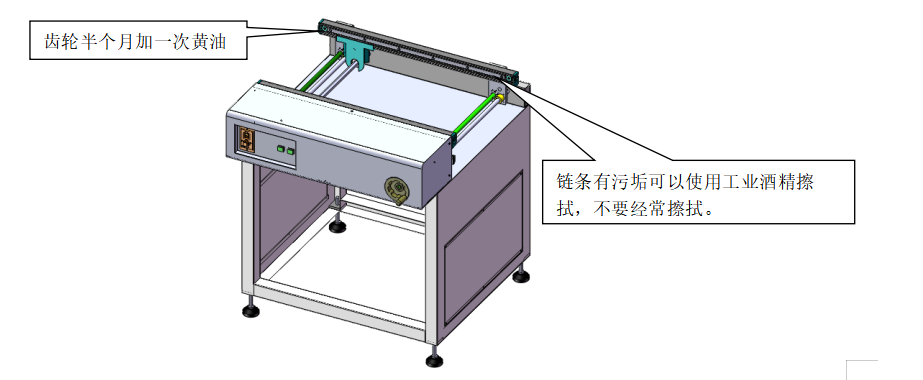

四、维护与保养

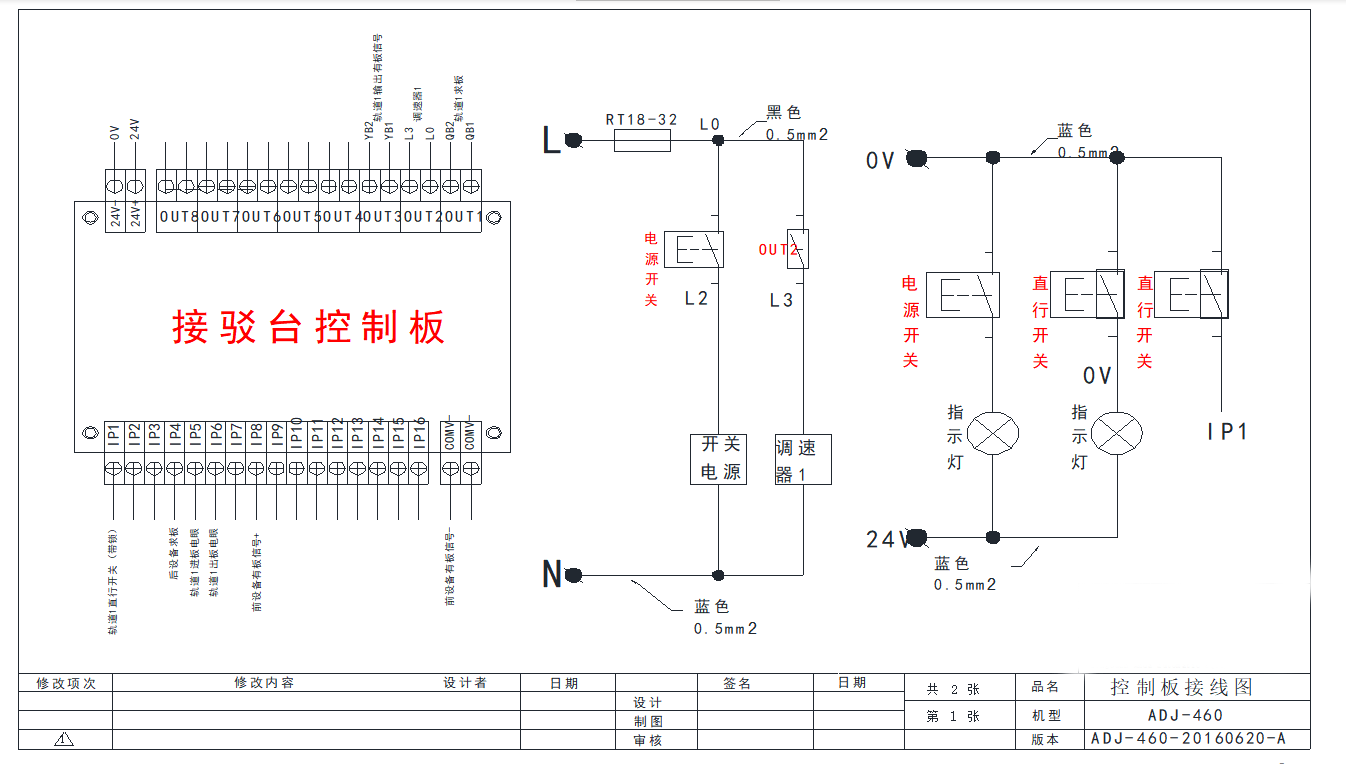

五、电气原理图
