一、使用说明

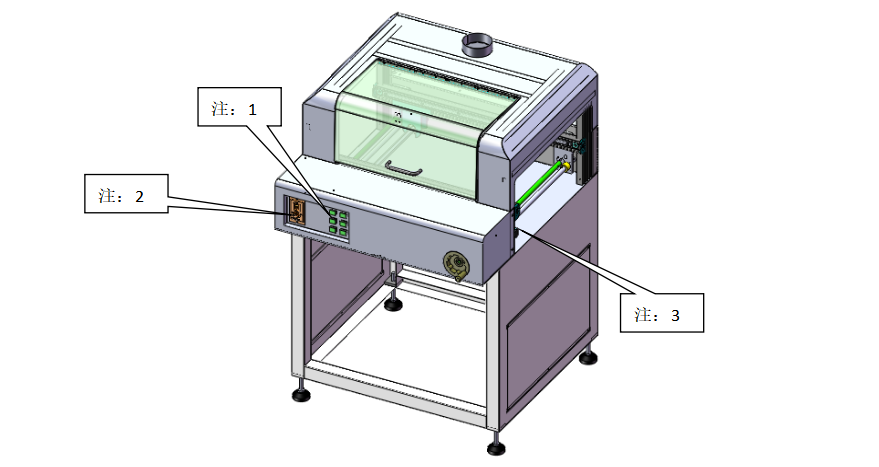

　　注1：电源指示灯、直行开关、检测开关、放行开关：直行开关按下后不停顿直接行走，检测开关按下后PCB板达到检测位置传送带会停止，放行开关按下后当检测位置有PCB板时传送带会启动。

　　注2：调速器：调节传送带速度。

　　注3：进板电眼、出板电眼、检测电眼：自动检测PCB进出接驳台产生之动作。

　　二、操作说明

　　1、将电源开关打到ON，设备通电，当有PCB板感应到进板电眼传送带转动，调节调速器可控制传输速度。

　　2、按下检测按钮后，当PCB板感应到检测电眼，传送带停止，对PCB板进行检测。检测完成后按下放行按钮，传送带启动。

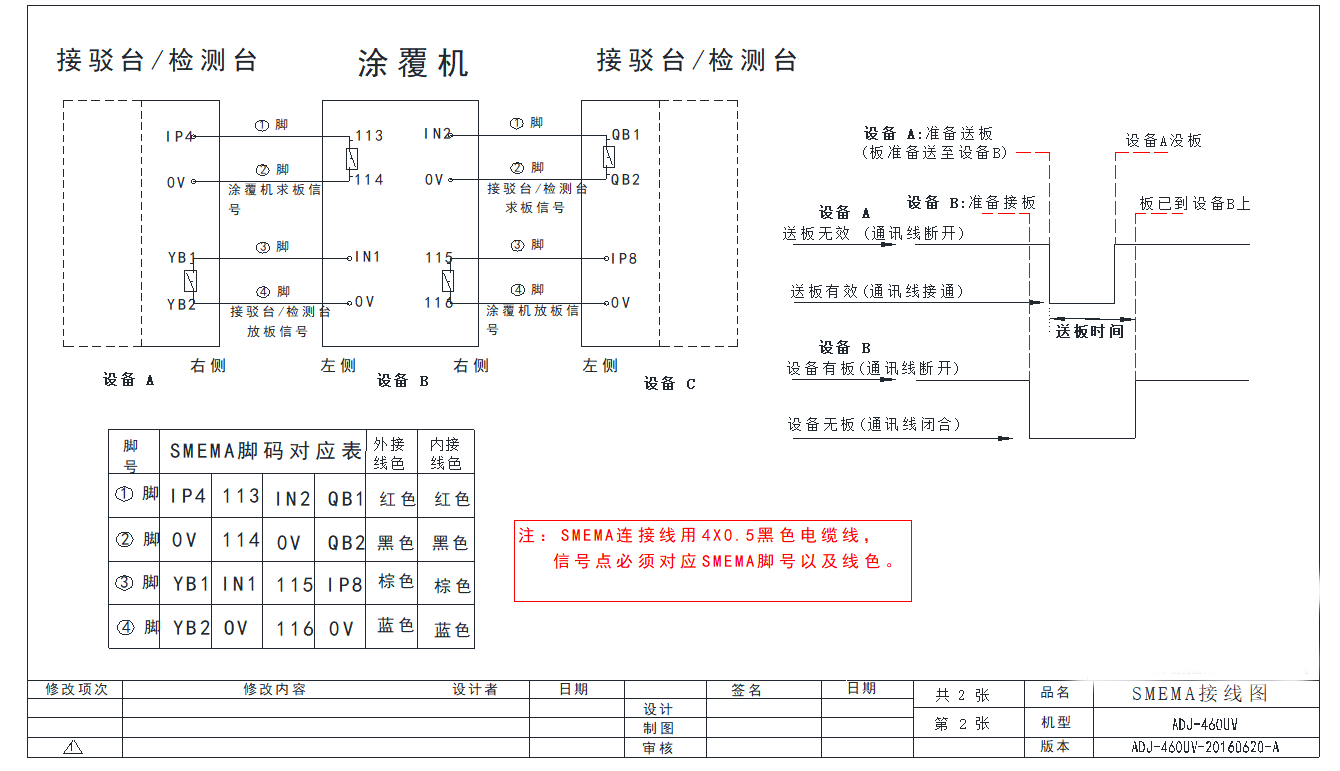

　　3、当PCB板停到出口时，会停止传输，正常情况下等待下一级设备对接驳台发出求板信号，传送带才会再次启动。

　　4、按下直行按钮，传送带将不会停止一直运转。

       三、常见故障

      注5，6：进出板电眼：自动检测PCB进出接驳台。

　 二、操作说明

　　1、将电源开关打到ON，设备通电，当有PCB板感应到进板电眼传送带转动，调节调速器可控制传输速度。

　　2、当PCB板停到出口时，会停止传输，正常情况下等待下一级设备对接驳台发出求板信号，传送带才会再次启动。

　　3、按下直行按钮，传送带将不会停止一直运转。

  三、常见故障

   四、维护与保养

　　五、注意事项：

　　1、齿轮半个月加一次黄油

　　2、链条有污垢可以使用工业酒精擦拭，不要经常擦拭。

　　3,、UV灯有灰尘时可以关机后用湿纸巾擦拭，不要用腐蚀性较强的液体擦拭。

　　4、UV灯条长时间工作后，请勿触摸，以防高温烫伤。

　　5、机器工作中，请勿触摸传动部分。

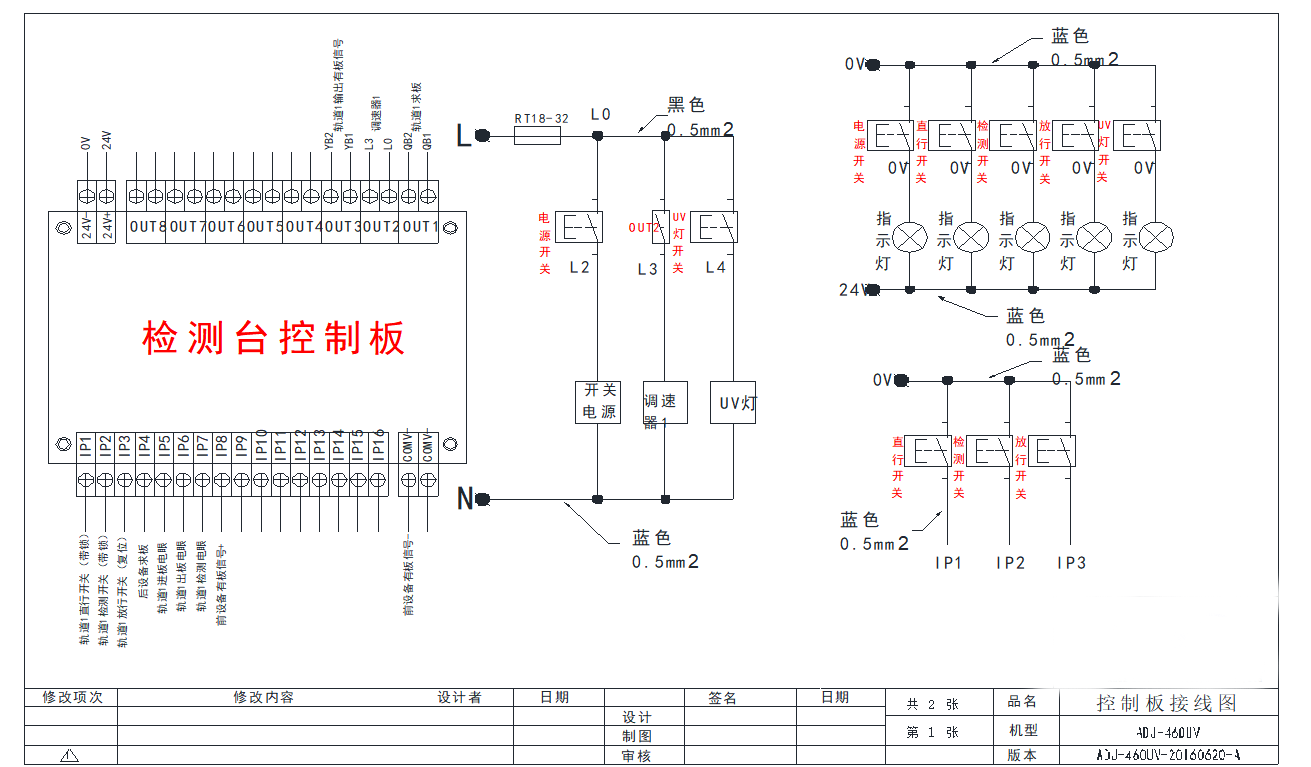

      六、电气原理图
