一、 移动式升降机功能说明

　　1、CL-460 的特点

　　CL-460 采用松下 PLC 控制，运行可靠，使用寿命长。升降机运输和

　　升降马达均采用SMC 气缸，使用性能可靠，同时降低了维修频率。操作部分，

　　采用显控人机界面，中英双语，操作起来直观，简洁。

     二、规格及配置

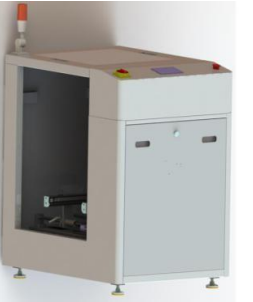

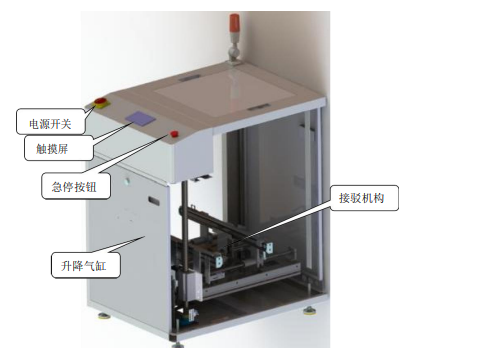

三、外观如图

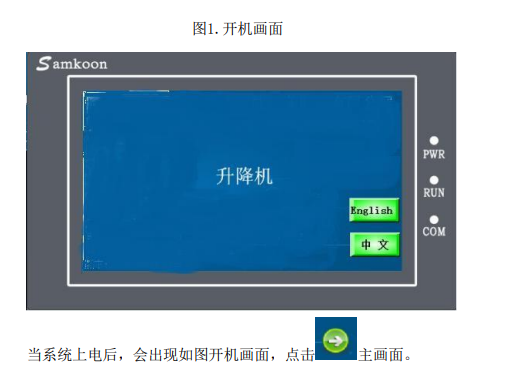

四、触摸屏控制说明

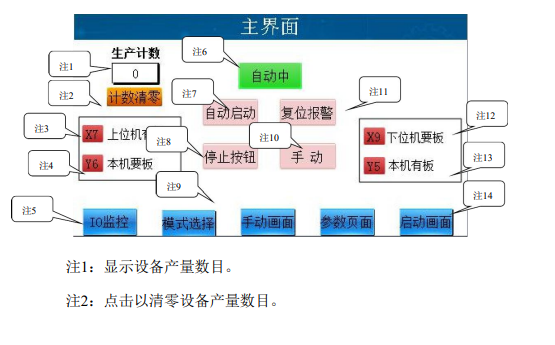

图2.主画面

　　注3:红色X7指示灯变为绿色X7表示上位机有板信号发送给

　　本机

　　注4:红色Y6指示灯变为绿色Y6表示本机开始要板。

　　注5: 点击以进入启动画(最下一排，电机进入相应界面)注6: .

　　显示当前设备状态，自动中、手动中、停止中、报警中。注7:

　　选择好“自动”模式后点击此按钮启动运行。

　　注8:自动运行状态点击此按钮停止自动运行。注

　　9:报警信息，显示设备的报警信息。

　　注10:点击切换为手动状态。

　　注11:排除报警信息条提示的故障后点击以复位报警信息及状

　　态

　　注12:红色X9指示灯变为绿色X9表示下位机要板信号发送

　　给本机

　　注14:红色Y5指示灯变为绿色Y5表示本机开始发有板信号。

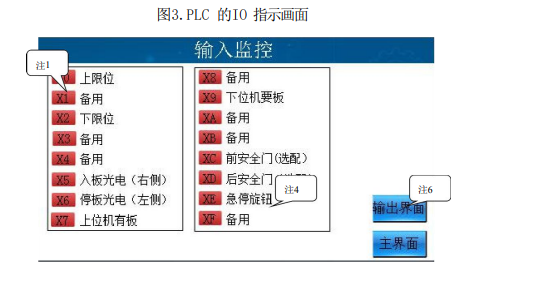

　　注1:把PLC的X和Y点信号灯用此方形指示灯表示，接通时

　　变为绿色，方便用户在不打开电气柜的时候直接在此查看各信号

　　点的通断。

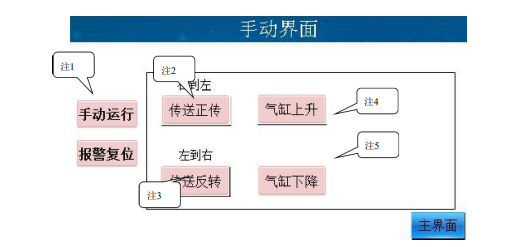

　　注1:手动模式下操作此界面按钮。

　　注2:点击轨道传送正转。

　　注3:点击轨道传送反转。

　　注4:点击主轴上升。

　　注5:点击主轴下降。

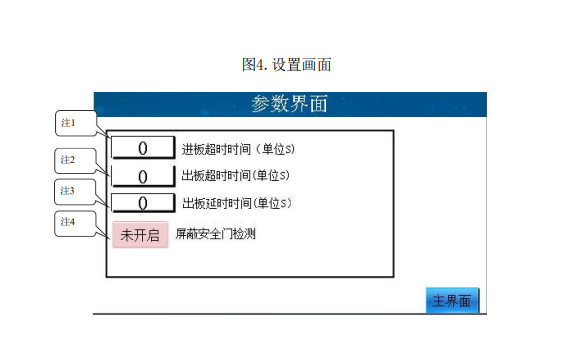

　　注意:设置本页参数时请确保设备处于手动模式下，以保证安全!时

　　间设置项均以1S为单位，设为1时，代表1*1S等于1S依次

　　类推，以保证设置的精度。

　　注1:进板板超过设定时间报警。

　　注2:出板超过设定时间报警。

　　注3:设置时间，在该时间内，板未出也不报警。

　　注4:“ “未开启”时，打开门回报警，无法操作设备。“开始” 时，安全门

　　检测没有作用。

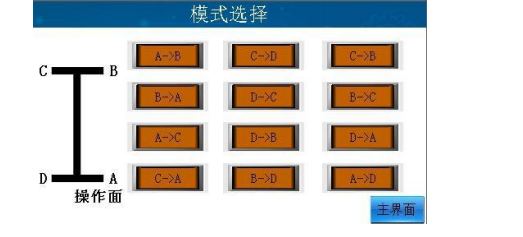

　　该画面可选择升降机工作方式，进入该模式，可选择产品从哪个

　　位置进入和那个位置出来。

　　4、使用步骤

　　1、熟读上节触摸屏控制说明。

　　2、把两导轨之间的宽度调好，适合PCB 板顺畅通过，将其固定螺杆固

　　定好。

　　3、将电源接好后，电源开关打开，屏幕上有相应工作状态指示。

　　3、按触摸屏控制说明在手动状态下设置好各参数。

　　4、在主画面选择自动模式后点击启动，设备即可自动运行。

　　5、关机时在主画面点击停止，设备即可停止自动运行，然后关掉电

　　源开关。

　　6、紧急情况下可快速按下急停按钮或直接关掉电源开关，急停按钮

　　复位时需按按钮上所示方向转动后弹出。

　　7、设置画面里的时间设置项均为掉电保持型，在设置过后会被PLC保存，“下次上电会记忆掉电前的数值。

　　注意:使用途中若有异常，请按下急停开关，系统会停止工作，同时蜂鸣器会报警。

       五、常见故障

　　六、日常维护及保养

　　1、升降机在长时间没工作时，请切断电源。

　　2、开机之前，请检查升降机工作区域内有无异物。

　　3、齿轮半个月加一次黄油。

　　4、链条有污垢可以使用工业酒精擦拭，不用经常擦拭。
